Technologie für die Bearbeitung von Armaturengehäusen DN 15-80 (bis 55 Typen) der Firma SIEMENS
Beim Zweischichtbetrieb beträgt die jährliche Produktion von 350.000 bis 500.000 Stück (ca. 90 Gehäuse pro Stunde). Die Bearbeitungszeit von einem mittleren Gehäuse beträgt 40 Sekunden.
Bearbeitung auf Mazak H630
- Die Bearbeitungszeit auf Mazak H630: ca. 300 Sekunden
- Produktivität beim Dreischichtbetrieb:
- Bis zu 66.000 Stück im Jahr
- Bis zu 5.500 Stück im Monat

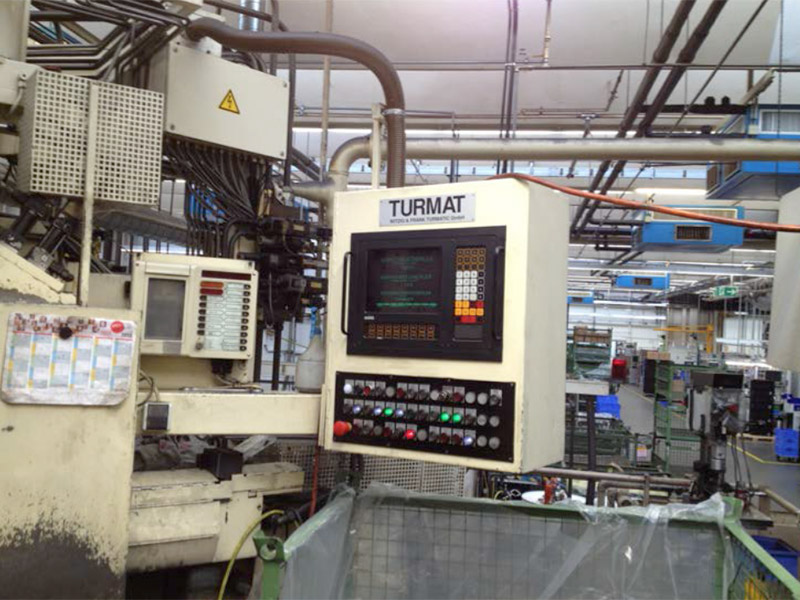

Bearbeitung auf Transfermaschine Turmat
- Die Bearbeitungszeit auf Turmat: ca. 40 Sekunden
- Produktivität beim Dreischichtbetrieb:
- Bis zu 495.000 Stück im Jahr
- Bis zu 41.250 Stück im Monat
7,5-facher Unterschied in der Produktivität.
Um 41.000 Stück herzustellen werden 8 Mazak H630- Maschinen benötigt. Die Kosten für eine Werkzeugmaschine zusammen mit der Technologie belaufen sich auf ca. 350.000 Euro. Die Gesamtkosten des Nachrüstungsprojekts betragen 2.800.000 Euro ohne Berücksichtigung der damit verbundenen Kosten und bei der Suche nach 16 Fachkräften für die Bedienung der 8 Werkzeugmaschinen.

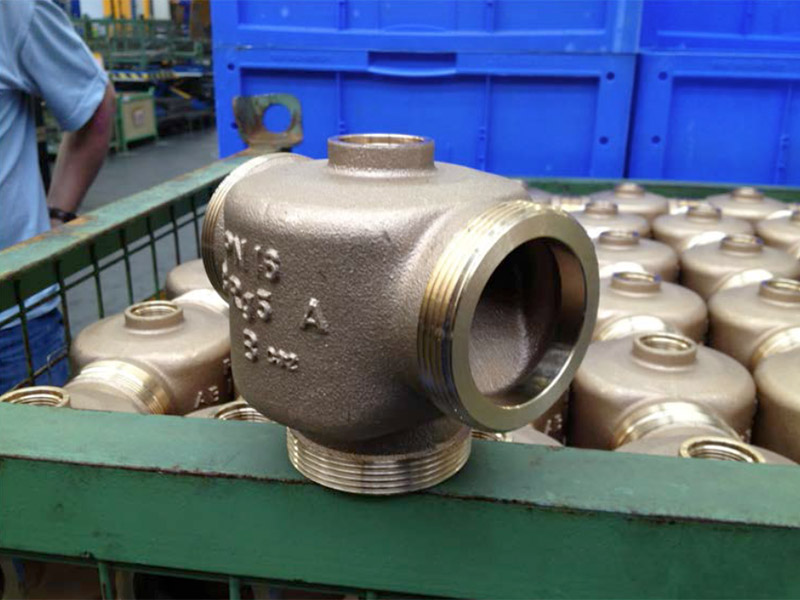

Werkstück Siemens VXG41 PN16
Drei-Wege-Regelventil DN15 –DN 50. Das Ventilgehäuse ist aus Bronze Rg5, Außengewinde, Tmax=130C. Ventilkennlinie: linear
Bei einem durchschnittlichen Preis für Ventil “Siemens VXG41 PN16” von 123 Euro (einer der billigsten Ventile) und der Produktivität von 52.000 Teilen im Monat bei Zweischichtbetrieb, ermöglicht die Maschine einen monatlichen Umsatz in Höhe von:
